Tecnología de la Red

Multidata inició operaciones con una red de comunicaciones especializada para la transmisión y conmutación de Datos, para lo cual le fueron otorgadas por CONATEL las respectivas licencias.

La tecnología elegida como transporte fue ATM, en concordancia con la red utilizada por EQUANT, y en concordancia con los equipos utilizados por los proveedores mas grandes del mundo para este tipo de Servicios.

3.1       Red Central de Multidata: Backbone

En el back-bone Multidata ha desarrollado una red que consta de tres redes independientes e interconectadas entre sí, estas son: La Red Multiservicios, basada fundamentalmente en la última generación de la tecnología MPLS de marca Cisco; La Red SDH, basada fundamentalmente en la tecnología de Jerarquía Digital Sincronía de marca Netring y Alcatel; y La Red ATM/ FR basada fundamentalmente en la tecnología Asyncronous Tranfer Mode de marca Nortel.

Este tipo de Infraestructura de Back-bone a permitido a MULTIDATA desarrollar un corazón de Red extremadamente confiable, y atender las necesidades del mercado local e internacional.

3.2      Red SDH

En Junio/ 2,002 Multidata se ha convertido en la única compañía privada de servicios de datos, en contar con su propia infraestructura interurbana al instalar y poner en servicio una red SDH entre la ciudad de Tegucigalpa y Puerto Cortes con una capacidad final de 4x155Mbps lo que nos permite ofrecer servicios desde E1 hasta STM-1 en todo el corredor central y ciudades adyacentes.

Además ha permitido tener sistemas de conexión vía Microonda de Respaldo para la mayoría de las ciudades, en ese corredor central, a las que les damos servicios de Datos e Internet.

Una característica muy importante de las redes SDH es permitir una muy alta disponibilidad, al tener capacidad de detectar cuando una ruta se encuentre con avería o cortada, en ese momento, es capaz de decidir pasar todo su tráfico por una ruta alterna o de respaldo.

En la figuras siguientes, se muestran las conexiones a través de la red propia de Multidata y usando redes de Hondutel como respaldo. En la figura “Diagrama con Capacidades de Conexión” se puede observar la configuración de la Red de Multidata, para permitir que existan suficientes rutas redundantes, lo mismo que en lo posible se han establecido las conexiones a través de redes propias.

En la conexión interurbana hacia la ciudad de la Ceiba, como se muestra en la figura anterior de la red de transmisión de Multidata, ya se fue implementada en febrero anterior. Con esto MULTIDATA se convierte en la primera compañía con una red propia de alta capacidad y confiabilidad conectando la ciudad de La Ceiba. La Ceiba queda con otra conexión hacia Tegucigalpa por rutas físicamente diferentes con Hondutel para efectos de redundancia.

La  configuración de la red interurbana ha permitido a Multidata tener redes que en su back-bone tiene disponibilidades comprobabas superiores al 99.99%, aun utilizando los enlaces interurbanos de Hondutel, puesto que se ha minimizado el impacto de utilizar estas redes mediante el establecimiento de enlaces redundantes y que los equipos que operan como nodos tengan la inteligencia de decidir el paso del tráfico por otros rutas activas en caso de ocurrir alguna falla.

Es importante mencionar, que en los casos donde no tenemos red propia, Multidata ha establecido la configuración de instalar un nodo, después de tener los canales con Hondutel, esto nos permite tener el control directo de todos los clientes y determinar de manera inmediata cuando la capacidad de interconexión falla.

Adicional a lo indicado en esta figura anterior, se pueden observar en las figuras subsiguientes que Multidata ha implementados redes SDH locales, en las ciudades de Teguciagalpa, San Pedro Sula, Puerto Cortés y la Ceiba.

Estos anillos basados en tecnología SDH, permiten brindar localmente disponibilidades de los servicios cercanas al 100%, ya que al momento de ocurrir alguna falla en alguna ruta, el servicio se restablece a través de la otra dirección activa en el anillo y utilizando la inteligencia de los equipos de detectar las rutas en falla y las rutas activas.

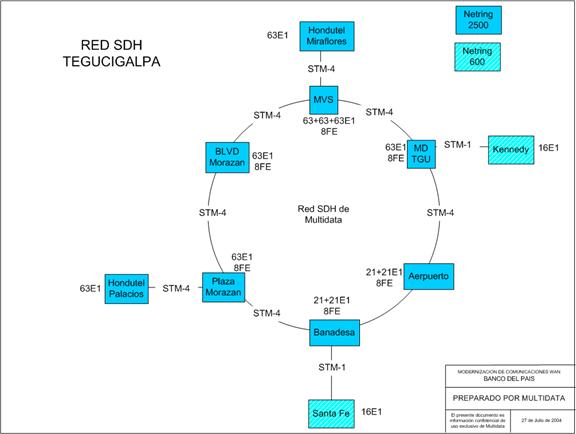

La Red SDH local de Tegucigalpa se ha diseñado para tener la mejor cobertura de toda la ciudad, además de conectar los puntos principales de Hondutel en Tegucigalpa. Las conexiones hacia Hondutel tienen redundancia por dos rutas físicamente separadas de fibra óptica.

Es fácil observar que algunos nodos, como  Santa Fe no están en añillo, las rutas de redundancia para estos nodos están construidas a través de enlaces de microonda en frecuencia 10.5 GHz., y a través de fibras que terminan en el mismo nodo, pero con rutas físicamente diferentes.

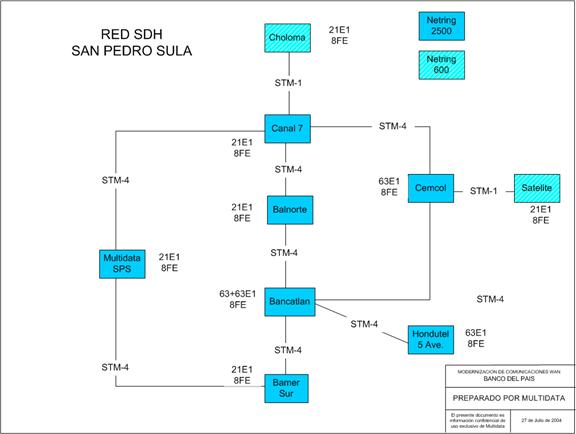

El diseño de la red en San Pedro Sula, ha permitido el establecimiento de múltiples  rutas de redundancia mediante el establecimiento de dos anillos de fibra óptica. Esto nos garantiza que entre dos nodos existe un mínimo de tres rutas de redundancia.

Es importante hacer notar que para los nodos de Hondutel y Satélite se han establecido dos rutas de redundancia, en el caso de Hondutel SPS, se tiene una ruta adicional en fibra óptica físicamente diferente a la ruta principal, en el nodo de Satélite, la redundancia se establece a través de enlaces de microonda en frecuencia de 10.5 GHz.

El nodo de Choloma tiene actualmente tres rutas, la principal que es la que se muestra en el diagrama, dos rutas redundantes una a través de microonda en 10.5 GHz y otra a través de canales adquiridos a Hondutel.

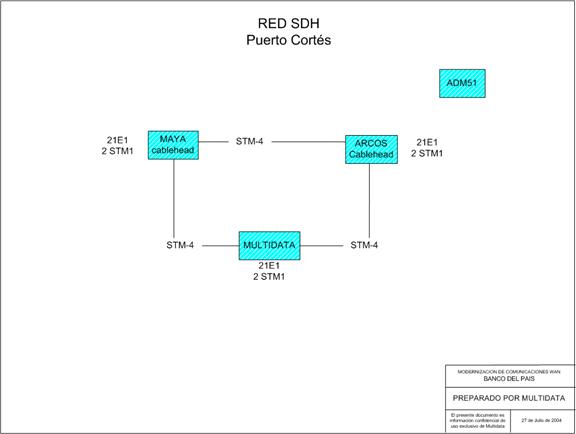

Como se ha mencionado antes, la red de Puerto Cortés es muy importante en los servicios de Internet, puesto que es la ciudad donde se tienen disponibles dos de los cables submarinos mas importantes que están en operación y que conectan Norte América con Centro y Sur América, como lo son Cable Submarino MAYA-1 y Cable Submarino ARCOS.

Multidata tiene equipos propios en ambas estaciones de Cable Submarino. Esto lo ha logrado mediante la construcción de una red de fibra óptica que conecta los cable-heads entre sí y cada uno de ellos con los equipos de Multidata instalados en un lugar separado.

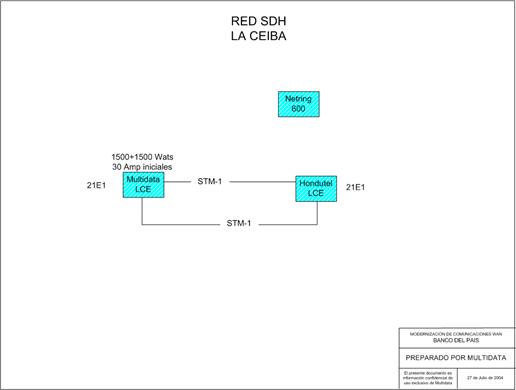

Otra ciudad muy importante en los servicios de datos es la ciudad de La Ceiba, en la figura mostrada a continuación se observa la configuración de la Red SDH que se implementado en esta ciudad.

Siendo la red instalada en La Ceiba una red local relativamente pequeña, su red interurbana, como ya ha sido mencionado antes, se encuentra protegida mediante la redundancia que proporciona las rutas físicamente diferentes a través de Hondutel.

Esta diversidad de rutas, hacia La Ceiba tiene la particular importancia para todo el resto de la red, y en especial entre TGU y SPS, que es capaz de proporcionar redundancia adicional entre TGU y SPS.

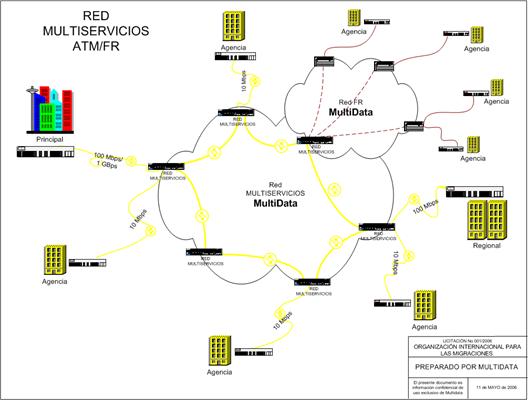

3.3      Soluciones Multiservicios (MPLS)

MULTIDATA durante los dos últimos años, ha desarrollado una red Metro Ethernet, en tecnología MPLS, con el objetivo de entregar servicios basados en la tecnología IP y de alta velocidad y con gran disponibilidad; Adicional en el año anterior, ha desplegado una amplia red de fibra óptica (dentro del proyecto denominado FTC, fiber to Customer) para poder entregar de manera rápida y oportuna, circuitos por fibra óptica a velocidades de 1 Gbps, 100 Mbps y 10 Mbps, en las principales ciudades del país, Esto nos ha permitido ser los primeros en entregar a clientes, servicios con interfaces se 1 Gbps.

Todo esto nos ha permitido implantar durante el 2,005, 2006 y lo que va del 2,007 Clientes con Redes WAN de alta velocidad, con optimización de equipos y recursos de Ruteo y conexión. En el 2007 ya está en proceso una ampliación a esta Red con la finalidad de mejorar la disponibilidad en back-bone y de diversificar los productos y servicios, que en esta línea, se puedan entregar a nuestros clientes.

Es importante mencionar, que esta red Multiservicios, tiene sus propias conexiones, con esto lo que se quiere decir es que se hacen las interconexiones directas a niveles de 100 Mbps y de 1 GBps mediante puertos ópticos, directos a las fibras.

Fácilmente en los diagramas del back-bone ya presentados se puede observar la interconexión entre las redes de diversas tecnologías, es así que el back-bone MPLS, tiene rutas de respaldo, físicas y lógicas a través de la plataforma SDH y también utiliza la Plataforma ATM como otra ruta adicional.

Con esto hemos logrado que cada nodo, tenga como mínimo tres rutas de interconexión, administradas y disponibles automáticamente en caso de fallas de cualquiera de esas interconexiones, tomando el tráfico la ruta disponible de forma transparente a nuestros clientes. Es mas importante aun especificar que en las rutas interurbanas importantes, esta filosofía también la aplica Multidata, y es así que en la interconexión del corredor central Multidata mantiene tres rutas activas para respaldo, siento estas, dos en fibra (una enterrada y otra aerea) más la ruta de microondas.

En particular las soluciones de ALTA VELOCIDAD MPLS, se caracterizan por entregar al puerto soluciones en IP (Internet Protocol) optimizando las configuraciones del equipo del cliente, permitiendo administrar mas fácilmente las configuraciones de Redundancia, y facilitando los enrutamientos e interacción de la red de Multidata con la Redes de los clientes.

Esta Red Multiservicios MPLS está en capacidad de brindar a nuestros clientes servicios en Capa 2, o sea equivalentes a Clear Channel, en tecnología IP, además de dar servicios en Capa 3, completamente administrados a nuestros clientes que deseen este tipo de productos.

Se ha hecho la interconexión exitosa entre las redes ATM/ FR con la red MPLS, de tal forma que las coberturas no se ven limitadas en ningún momento, pudiendo entregar todos los servicios de datos e Internet a todas las velocidades, en todas las ciudades y zonas de cobertura; básicamente quedando determinado los servicios al cliente por las plataformas de acceso que el mismo cliente desee, esas plataformas de acceso utilizan medios físicos: como fibra óptica o cobre o medios inalámbricos:  directamente IP o ClearChannels.

Es importante mencionar que el transporte desde el Cliente hasta los nodos MPLS, se realiza según la petición del cliente o según los servicios que requiere. Para velocidades arriba de 2 Mbps, el acceso se realiza en Fibra, porque la comunicación efectiva y garantizada es la indicada (10/ 100 Mbps), anchos de banda que se pueden garantizar únicamente, si el medio de acceso es Fibra Optica.

3.4      Redes ATM/FR

La red de Conmutación de Datos de Multidata se basa en una plataforma Nortel Passport ATM, Las interconexiones de este Backbone en las zonas urbanas se realiza con enlaces de fibra óptica y en los casos interurbanos vía la red de transmisión de Propia o de Hondutel.

Una de las mayores ventajas de la Red ATM es su capacidad de transportar cualquier protocolo de forma transparente, permitiendo esta red entregar servicios IP, Frame Relay, HDLC, etc; a todos los clientes de Multidata. Cabe mencionar que se han formado varios anillos entre la red  propia de Multidata y las capacidades contratadas a Hondutel, lo que permite que los servicios permanezcan activos, en caso de la ocurrencia de alguna falla en cualquiera de las rutas que estén en anillo.

Los Switchs ATM tienen la capacidad de determinar cuando una ruta tiene problemas y enrutar el tráfico por cualquiera de las rutas que aun se encuentre activa.

Esto mejora la calidad de los servicios permitiendo entregarlos con una alta confiabilidad y disponibilidad.

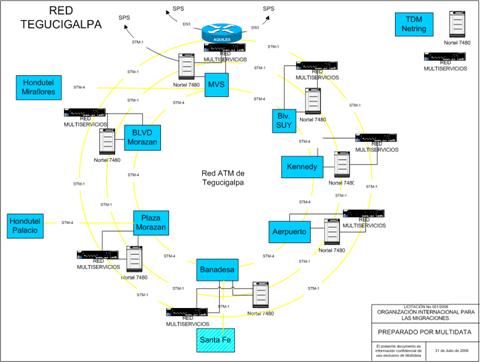

Multidata ha tomado la determinación de formar redes muy seguras y confiables, esto se puede observar en las gráficas anteriores, donde se muestran las redes ATM de las ciudades de Tegucigalpa y de San Pedro Sula.

En estas figuras se observa que están construidas en Anillos, tanto directamente en la red ATM como por sus conexiones a la Red SDH. Ambas redes son capaces de determinar si ocurre alguna falla en alguna de sus rutas de conexión, y tienen la capacidad de enrutar su tráfico por la o las rutas que se encuentren activas.

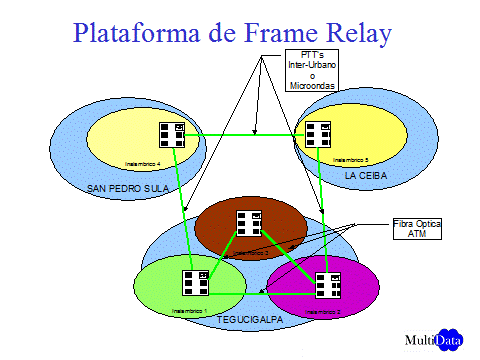

3.5      Redes Frame Relay

Como protocolo principal de acceso se usa el Frame Relay del cual se aprovechan sus características principales que lo habian posicionado mundialmente como el protocolo mas usado alrededor del mundo, entre otras podemos mencionar:

Garantía de inviolabilidad de los datos del ancho de banda vía el CIR.

Garantía de trafico en Ráfagas vía EIR.

Simplicidad de comunicaciones usando múltiples PVC en un solo puerto.

Respaldo Automático en caso de fallas vía SPVC’s.

Interconexión con redes de cobertura Mundial Frame Relay.

Diseño de red de acuerdo a las necesidades del cliente, CIR desde 2Mbps hasta 8mbps en Frame Relay.

Es de hacer notar que la plataforma de transporte y entrega de servicios en Frame Relay, es una plataforma que trabaja directamente en un nivel físico, lo que la convierte en una plataforma segura e inviolable dentro y desde puntos externos a la red. Esta característica es la que hoy en día aun la hace como la tecnología preferida para muchas instituciones financieras a nivel mundial. A diferencia de las tecnologías en IP, que dicho sea de paso han evolucionado a redes seguras, en las redes Frame Relay, los clientes no prestan mucha atención a los aspectos de seguridad y violabilidad de los datos en la red del proveedor y las suya propias.

De igual forma, las redes que se forman para los clientes son completamente privadas desde los otros clientes que se conectan a la red, permitiendo que se establezcan redes privadas, independientes y para uso exclusivo para cada cliente.s

3.6      Canales Claros

A través de cualquiera de las plataformas SDH, locales e interurbanas, permiten el establecimiento de canales claros para cada cliente que lo requiera.

Los equipos de última generación Nortel Passport permiten también el uso de protocolos y servicios “legacy”  entre ellos los canales claros se pueden definir entre cualquier punto de la red.

      Redes Internet (IP)

Como Servicios alternos a los de datos a través de redes MPLS, ATM y Frame Relay, Multidata cuenta con una Red de Internet (IP) pura donde se han incorporado las últimas tecnologías de CISCO.

A través de la Red IP, Multidata esta en la capacidad de entregar servicios de conexión a Internet directamente en protocolo IP.
